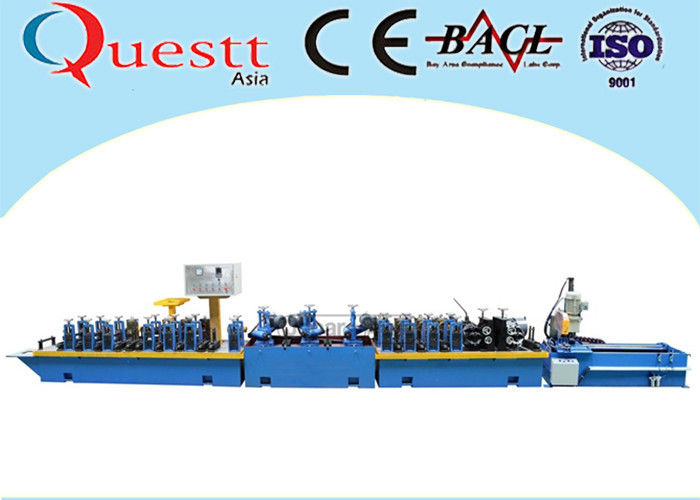

PLC কন্ট্রোল সিস্টেমের সাথে 1KW ফাইবার লেজার টিউব মেকিং মেশিন পাইপ মোল্ড ফিক্সচার

বাঁকানোর পরে 1KW ফাইবার লেজার ওয়েল্ডিং সহ পাইপ মেকিং সিস্টেম

সিস্টেম গঠিত হয়

1. পাইপ তৈরির মেশিন

2. 1KW ফাইবার ওয়েল্ডিং মেশিন

3. পাইপ ছাঁচ ফিক্সচার

স্পেসিফিকেশন

5. পাইপ পরিসীমাΦ9～Φ50.8mm, পুরুত্বδ0.2-1.0mm

6. পাইপ চলন্ত গতি পরিসীমা: ≤12M/মিনিট

7. ড্রাইভ মোটর (সিমেন্স মোটর, ফ্রিকোয়েন্সি নিয়ন্ত্রণ) 7.5 কিলোওয়াট।ভোল্টেজ: 3 ফেজ 400V 50Hz

কনফিগারেশন

উ: পাইপ তৈরির মেশিন

1. পাইপ তৈরির মেশিনে ডবল কয়েল লোডিং ফ্রেম, কয়েলারের ব্যাস Ф350-Ф550mm, লোডিং ক্ষমতা 1.5T।

2. গঠনের পর্যায়:

(1) খাওয়ানোর গাইড 2 সেট: খাওয়ানোর জন্য ডিভাইস এবং তিনটি রোলার সমতলকরণ ডিভাইসের মাধ্যমে।1 সেট

(2) উল্লম্ব ধারক, 7 সেট।প্রধান অক্ষ 40Cr ব্যবহার করে, এবং টেম্পারিং, উচ্চ ফ্রিকোয়েন্সি quench, সঠিক নাকাল, মরিচা প্রতিরোধ।হোল্ডার HT200 উপাদান ব্যবহার করা হয়.

(3) উল্লম্ব অক্ষের পাইপ তৈরির মেশিনের ব্যাসφ40 মিমি, অনুভূমিক অক্ষের ব্যাসφ25 মিমি, স্ট্রেটেনিং অ্যাক্সেল φ30।

(4) অনুভূমিক টাইপ হোল্ডার, 8 সেট।প্রধান অ্যাক্সেল 40Cr ব্যবহার করে, এবং টেম্পারিং, উচ্চ ফ্রিকোয়েন্সি quench, সঠিক নাকাল, মরিচা প্রতিরোধ।হোল্ডার ব্যবহার করা হয় HT200 ম্যাটেরি(4)সর্পিল গিয়ার বক্স ড্রাইভ সিস্টেম, 1 সেট;

(5) মৌলিক, 1 সেট

(6)212 ইউনিভার্সাল ড্রাইভ শ্যাফ্ট গাড়ির জন্য সংযোগকারী।

B 1KW ফাইবার লেজার ওয়েল্ডিং সিস্টেম 1 সেট

1. Raycus চীন থেকে 1KW ফাইবার লেজার সিস্টেম

2. বিশেষ ফাইবার লেজার কুলিং সিস্টেম

3. LaserMeck মার্কিন থেকে লেজার ঢালাই মাথা

4. লেজার ঢালাই গ্যাস সুরক্ষা সিস্টেম

5. বিশেষ ঢালাই নিয়ামক এবং শিল্প কম্পিউটার

6. PLC নিয়ন্ত্রণ ব্যবস্থা

7. লেজার ঢালাই মাথা আপ এবং ডাউন worktable

8. বিশেষ নিয়ন্ত্রণ মন্ত্রিসভা

C. নাকাল সরঞ্জাম

(1) নাকাল মাথা, 3 সেট;মোটর শক্তি 3kw

(2) অনুভূমিক ধারক, 2 সেট

(3) মৌলিক, 1 সেট।

D. সাইজিং এবং সোজা করার মেশিন

(1) উল্লম্ব ধারক, 4 সেট;(2) অনুভূমিক টাইপ হোল্ডার, 4 সেট;

(3) সোজা করা মাথা, 2 সেট; (4) সর্পিল গিয়ার বক্স ড্রাইভ সিস্টেম, 1 সেট;

(5) প্রধানত মোটর

E. স্বয়ংক্রিয় কাটিয়া সিস্টেম

(1) ধাতু করাত বৃত্ত কাটিয়া ফলক.

F. সমাপ্ত ফ্রেম, 1 সেট।

G. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

(1) পাইপ মেশিনের জন্য বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, 1 সেট;(2) স্টপ বোতাম;

(3) ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ সিস্টেমের সাথে

মেশিনের জন্য H. র‌্যাঙ্ক

V: অনুভূমিক H: উল্লম্ব প্রশ্ন: গ্রাইন্ডিং হেডস TH1, TH2 : সোজা করা ফ্রেম

মেশিন overvice
