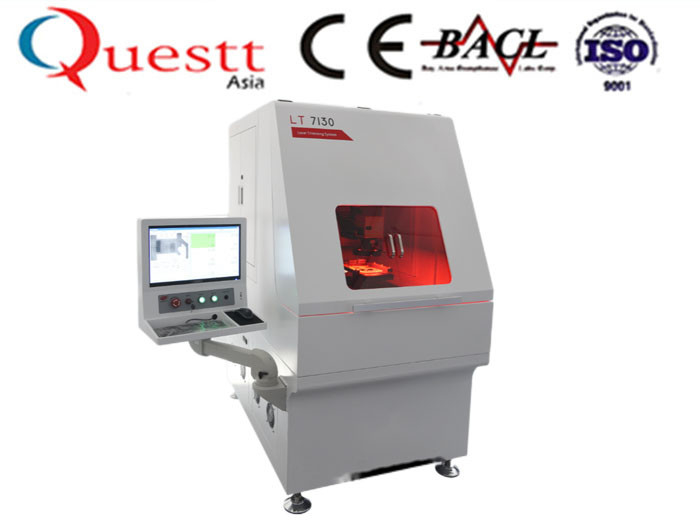

সস্তা দাম স্বয়ংচালিত সেন্সর লেজার ছাঁটাই মেশিন

বিক্রয়ের জন্য সস্তা মূল্য স্বয়ংচালিত সেন্সর লেজার ছাঁটাই মেশিন

ভূমিকা

লেজার ট্রিমিং মেশিনটি পুরু ফিল্ম সার্কিট এবং পাতলা ফিল্ম সার্কিট শিল্পের জন্য বিশেষভাবে উন্নত এবং উত্পাদিত হয়।সোর্স ট্রিমিং (প্রতিরোধ সামঞ্জস্য) এবং সক্রিয় ট্রিমিং (সার্কিট ফাংশন সমন্বয়) প্রধানত পাতলা-ফিল্ম, পুরু-ফিল্ম, হাইব্রিড ইন্টিগ্রেটেড সার্কিট এবং বিভিন্ন ইলেকট্রনিক মডিউলগুলির উচ্চ-নির্ভুলতা ছাঁটাইয়ের জন্য ব্যবহৃত হয়।

আমাদের কোম্পানি দ্বারা উত্পাদিত লেজার ট্রিমিং মেশিনটি মূল পরিমাপ নিয়ন্ত্রণ ব্যবস্থা, সফ্টওয়্যার সিস্টেম ইত্যাদি থেকে স্বাধীনভাবে তৈরি করা হয়েছে এবং এতে সমস্ত স্বাধীন মেধা সম্পত্তি অধিকার রয়েছে, যা গ্রাহকদের ব্যাপক লেজার প্রতিরোধের ট্রিমিং অ্যাপ্লিকেশন সমাধান প্রদান করতে পারে।

সরঞ্জাম মডেল এবং কর্মক্ষমতা

LT7 সিরিজ লেজার ট্রিমিং মেশিন একটি উচ্চ-শেষ কনফিগারেশন ধরনের লেজার প্রতিরোধের ট্রিমিং মেশিন

LT7 সিরিজের পণ্যগুলি লেজার ছাঁটাইয়ের জন্য উন্নত বিশেষ লেজার গ্রহণ করে।

প্রতিরোধের সমন্বয় উচ্চ নির্ভুলতা

• পুরো মেশিনের উচ্চ প্রতিরোধের সমন্বয় নির্ভুলতা আছে, এবং প্রতিরোধের সমন্বয় সঠিকতা সামঞ্জস্যপূর্ণ এবং ফলন উচ্চ।
• lLT7 লেজার রেজিস্ট্যান্স ট্রিমিংয়ের জন্য একটি বিশেষ লেজার ব্যবহার করে, যা উচ্চ মরীচি গুণমান এবং অত্যন্ত সূক্ষ্ম লাইন প্রস্থ সহ একটি লেজার রশ্মি প্রদান করে এবং লেজারের তাপ প্রভাব ছোট।
• l অনন্য নির্ভুলতা নিয়ন্ত্রণ মোড, মালিকানাধীন পরিবর্তনশীল গতি খনির প্রযুক্তি।
• l প্রতিরোধের বিভিন্ন-সামঞ্জস্য ছুরি-টাইপ কাটিং ফাংশন.

দ্রুত প্রতিরোধের সমন্বয়

• সফ্টওয়্যারটিতে মোটা সামঞ্জস্য এবং সূক্ষ্ম সমন্বয় সেটিং এর কাজ রয়েছে, যা প্রতিরোধের বৈশিষ্ট্য অনুসারে মোটা সামঞ্জস্য এবং সূক্ষ্ম সমন্বয়ের মধ্যে আনুপাতিক সম্পর্ক সেট করতে পারে, যা সঠিকতা নিশ্চিত করার ভিত্তির অধীনে প্রতিরোধের সমন্বয় গতিকে কার্যকরভাবে উন্নত করে।
• উচ্চ-গতি পরিমাপ সময়, একক পরিমাপ সময় শুধুমাত্র 25us.
• lউচ্চ-নির্ভুলতা ধাপ এবং পুনরাবৃত্তি প্রক্রিয়া: একটি রৈখিক মোটর প্ল্যাটফর্ম ব্যবহার করে, চলমান গতি এবং ত্বরণ দ্রুত হয়;এটি একাধিক ইউনিট সার্কিটের এক-চক্র প্রতিরোধের সমন্বয় উপলব্ধি করতে পারে।
• lহাই-স্পিড প্রোব বোর্ড লিফ্ট: একাধিক ইউনিট সার্কিটের চক্রাকার প্রতিরোধের সমন্বয় প্রক্রিয়ায় কার্যকরভাবে প্রক্রিয়াকরণ দক্ষতা উন্নত করে।

শক্তিশালী ফাংশন

• l শিল্পে শক্তিশালী সফ্টওয়্যার প্রোগ্রামিং ফাংশন সহ, এটি ইলেকট্রনিক মডিউলগুলির বিভিন্ন প্রতিরোধের সামঞ্জস্য এবং ফাংশন সামঞ্জস্যের সাথে খাপ খাইয়ে নিতে পারে এবং সহজেই গ্রাহকদের বিশেষ চাহিদা এবং উচ্চ স্বয়ংক্রিয় অপারেশন উপলব্ধি করতে পারে।
• l মৌলিক প্রতিরোধ এবং ভোল্টেজ পরিমাপ ছাড়াও, বহিরাগত বিশেষ মডিউল সহ, পরিমাপ সংকেত বর্তমান, ফ্রিকোয়েন্সি, বিপরীত এবং অন্যান্য সংকেত হতে পারে।
• l লেজার শক্তি, গতি, পরিমাপ পরিসীমা, ইত্যাদির প্রোগ্রাম্যাটিক স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করা যেতে পারে।
• lProbe Z-অক্ষ, লেজার ফোকাস Z-অক্ষ স্বয়ংক্রিয় মোটর নিয়ন্ত্রণ আন্দোলন, প্রোগ্রামযোগ্য।
• l শক্তিশালী ডাটাবেস ফাংশন, সমগ্র উত্পাদন প্রক্রিয়া রেকর্ড করা হয় এবং সনাক্ত করা যায়।
• l অযোগ্য পণ্যের সতর্কতা কার্য কার্যকরভাবে অযোগ্য পণ্যগুলিকে পরবর্তী প্রক্রিয়ায় প্রবাহিত হতে বাধা দিতে পারে।
• l পজিশনিং কোঅর্ডিনেটগুলি বাস্তব সময়ে চিত্রের মাধ্যমে প্রাপ্ত হয়, যা পরিচালনা করা সহজ এবং পণ্যের অবস্থান নির্ভুলতা উন্নত করে।

উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব

• গুণমান নিশ্চিত করার জন্য মূল উপাদানগুলি আমদানি করা হয়
• l বিশেষ গ্রানাইট পেডেস্টাল ব্যবহার করে: এটি কার্যকরভাবে ওয়ার্কবেঞ্চের শুরু, থামানো এবং ত্বরণ দ্বারা সৃষ্ট জড় কম্পন কমাতে পারে;একই সময়ে, এটি মেশিনের তাপমাত্রার স্থিতিশীলতা বজায় রাখতে পারে।

কম অপারেটিং এবং রক্ষণাবেক্ষণ খরচ

• উচ্চ দক্ষতা, কম শক্তি খরচ এবং খরচ সাশ্রয়

লেজারের ইলেক্ট্রো-অপটিক্যাল রূপান্তর দক্ষতা 25% ছুঁয়েছে, এবং গড় দৈনিক বিদ্যুৎ খরচ 10 ডিগ্রির কম, যা সলিড-স্টেট লেজার পাম্প করা ঐতিহ্যবাহী ফ্ল্যাশ ল্যাম্পের 1/10।দীর্ঘমেয়াদী ব্যবহার ব্যবহারকারীদের প্রচুর শক্তি ব্যয় বাঁচাতে পারে, কার্বন নির্গমন কমাতে পারে, দীর্ঘ পরিষেবা জীবন, উচ্চ কার্যক্ষমতা স্থিতিশীল এবং রক্ষণাবেক্ষণ-মুক্ত, ডাউনটাইম হ্রাস করতে পারে।

লেজার তিরস্কারকারী সমাধান

যখন ইলেকট্রনিক মডিউলে পুরু ফিল্ম রোধ ব্যবহার করা হয়, তখন ইলেকট্রনিক মডিউলের ফাংশন পরিবর্তন প্রতিরোধের পরিবর্তন সামঞ্জস্য করে উপলব্ধি করা যায় যাতে ইলেকট্রনিক মডিউলের আউটপুট সংকেতও পরিবর্তিত হয়।

লেজার রেজিস্ট্যান্স ট্রিমিং রোধ বডির পরিবাহী ক্রস-বিভাগীয় এলাকা এবং পরিবাহী দৈর্ঘ্য পরিবর্তন করে এবং রোধের বডিকে লক্ষ্য প্রতিরোধের মানের নীচে প্রয়োজনীয় নির্ভুলতা পরিসরে ট্রিম করতে পারে।

একটি একক ডিভাইসের প্রধান কনফিগারেশন

টেকনিক্যাল প্যারামিটার

1. লেজার সিস্টেম

• লেজারের তরঙ্গদৈর্ঘ্য: 1064nm
• l গড় লেজার শক্তি: 6W@10KHZ (TEM00)
• l সাধারণ স্পট আকার: 30-40µm
• l ফোকাস মোড: কম্পিউটার প্রোগ্রাম নিয়ন্ত্রণ

2. লেজার মরীচি পজিশনিং সিস্টেম

• l লেজার স্ক্যানিং পরিসীমা: 60 মিমি X 60 মিমি
• lপুনরাবৃত্ত অবস্থান নির্ভুলতা: 2.5µm
• l লেজার বিম মোশন রেজোলিউশন: 1µm
• l সর্বোচ্চ স্ক্যানিং গতি: 7000 মিমি/সেকেন্ড
• lপজিশনিং পদ্ধতি: প্রোগ্রামেবল পজিশনিং বা ইমেজ রিকগনিশন স্বয়ংক্রিয় অবস্থান

3. ইমেজ নজরদারি সিস্টেম

• l মনিটরিং পদ্ধতি: লেজার সমাক্ষ পর্যবেক্ষণ
• l মালিকানা প্রযুক্তি: অ্যাক্রোম্যাটিক প্রযুক্তি, লেজার এবং ইমেজিং ওভারল্যাপ বিন্যাসের মধ্যে
• l মনিটরিং ফিল্ড অফ ভিউ: 4-6 মিমি (তির্যক)
• আলোর উত্স: LED আলো

4. পরিমাপ সিস্টেম

• l প্রতিরোধ পরিমাপ পদ্ধতি: ভোল্টেজ পরিমাপ করতে বর্তমান যোগ করুন

চার-তারের সিস্টেম, দুই-তারের সিস্টেম কম্পিউটার প্রোগ্রাম নিয়ন্ত্রণ

• l প্রতিরোধ পরিমাপ মোড: তিন-গতি মোড সেটিং, প্রোগ্রামযোগ্য নিয়ন্ত্রণ
• l প্রতিরোধ পরিমাপ পরিসীমা: 0.1Ω-100MΩ (16 বিট রেজোলিউশন)
• l প্রতিরোধের পরিমাপের নির্ভুলতা:

0.1Ω< Rx < 100Ω ±0.02% + 0.5% / Rx

100Ω< Rx < 100KΩ ±0.02%

100KΩ< Rx < 100MΩ ±0.02% + 0.05% * Rx

• l প্রতিরোধের পরিমাপের গতি: 25µs
• lDC ভোল্টেজ রেজোলিউশন: 0.16µV (10mV সম্পূর্ণ স্কেল অবস্থার অধীনে)
• lProbe বোর্ড: 48PIN, যে কোনো সংজ্ঞা, ESI আমদানিকৃত সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ
• lপ্রোব বোর্ড আন্দোলন: কম্পিউটার প্রোগ্রাম নিয়ন্ত্রণ
• lভোল্টেজ পরিমাপ পরিসর: ±100mV~ ±10V 16bit রেজোলিউশন (অন্যান্য রেঞ্জ ঐচ্ছিক)

5. কম্পিউটার এবং সফটওয়্যার সিস্টেম

• l সফ্টওয়্যার প্রোগ্রামেবল, নমনীয়ভাবে স্বয়ংক্রিয় অপারেশন উপলব্ধি করতে পারে, প্রতিরোধের সামঞ্জস্য এবং সার্কিট ফাংশন সমন্বয় পূরণ করতে পারে
• lডাটাবেস ফাংশন, ভাল ট্রেসেবিলিটি সহ, সমস্ত প্রতিরোধের সমন্বয় ডেটা স্টোরেজের জন্য ডাটাবেসে লেখা যেতে পারে
• l প্রতিরোধের ম্যানুয়াল একক-চিপ নিয়ন্ত্রণ দ্বারা নিয়ন্ত্রিত করা যেতে পারে, এবং এটি স্বয়ংক্রিয়ভাবে ক্রমাগত ম্যাট্রিক্স (একটানা চিপ প্রক্রিয়াকরণ) দ্বারা সামঞ্জস্য করা যেতে পারে
• লেজার ডট প্রতিরোধের সমন্বয় পদ্ধতি সেট করে সঠিক প্রতিরোধের সমন্বয় করা যেতে পারে
• lপ্রাথমিক প্রতিরোধের মানের পার্থক্য অনুসারে, প্রতিরোধের সামঞ্জস্য করার জন্য বিভিন্ন প্রতিরোধের সমন্বয় পরামিতি নির্বাচন করা যেতে পারে

6. ধাপ এবং পুনরাবৃত্তি যান্ত্রিক গতি সিস্টেম

• l মুভমেন্ট মোড: লিনিয়ার মোটর মোশন সিস্টেম
• l মোশন পরিসীমা: 300 মিমি * 300 মিমি
• l সর্বাধিক সিরামিক সাবস্ট্রেট আকার: 150 মিমি * 150 মিমি
• lমোশন রেজোলিউশন: 1µm
• l পুনরাবৃত্তি সঠিকতা: ±1µm
• l অবস্থান নির্ভুলতা: ±10µm
• l সর্বোচ্চ গতি: 1000mm/s (কোন লোড নেই)
• lমোশন ত্বরণ: 1.5G

7. অন্যান্য প্রযুক্তিগত সূচক

• l কুলিং পদ্ধতি: এয়ার কুলিং
• lপাওয়ার সাপ্লাই ভোল্টেজ: 220V AC এয়ার প্রেসার: <0.4MPa পুরো মেশিনের পাওয়ার খরচ: 2500W

FAQ

1. প্রশ্ন: আপনি বিদেশী সেবা প্রদান করতে পারেন?

উত্তর: প্রকৌশলী যারা বিদেশে পরিবেশন করতে পারেন।

2.প্রশ্নঃকিভাবে মেশিন ব্যবহার করবেন?

ক:প্যাকেজিং পাঠানোর আগেআপনার কাছে মেশিন, আমরা এটি ইনস্টল করব এবং এটি পরীক্ষা করব এবং তারপরে একটি কাঠের বাক্সে পুরো ডিভাইসটি প্যাক করব, তাই আপনাকে এটি ইনস্টল করার দরকার নেইআবার,

3.প্রশ্নঃচালানের আগে পরীক্ষা প্যাকেজিং?

ক:আমরা অবশ্যই পরীক্ষামূলক পরীক্ষার মেশিনের 100% সমস্যা ছাড়াই স্বাভাবিক হবে।

4.প্রশ্নঃওয়ারেন্টি সময়কাল কি?

ক:পুরো মেশিনের জন্য এক বছরের ওয়ারেন্টি।

5.প্রশ্নঃপেমেন্ট টার্ম কি?

ক:এল/সি বা টিটি গ্রহণ করুন।

6.প্রশ্নঃকিপ্রসবের সময়?

ক:আমানত প্রাপ্তির 15-20 দিন পরে।যোগাযোগ: 7 * 24 ঘন্টা অনলাইন পরিষেবা যদি আপনি অন্য প্যাক করতে চানউপকরণ / পণ্য বা প্যাকেজিং মেশিন সম্পর্কে কোন প্রশ্ন আছে, দয়া করে আমাকে ইমেল করুন বা আমাদের কল করুন।
